高精度雙CCD自動定位超薄玻璃切割機

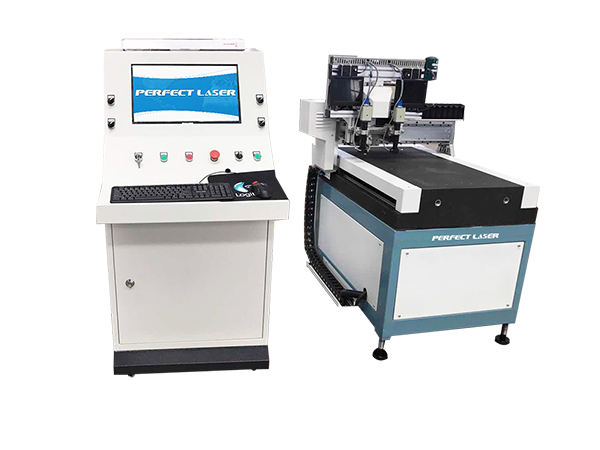

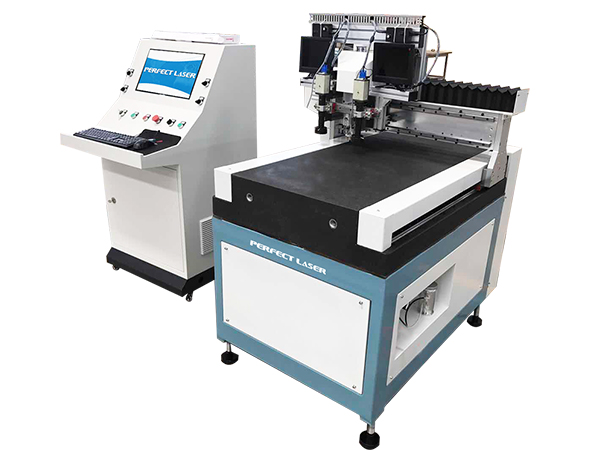

高精度雙CCD自動定位超薄玻璃切割機 PEG-6060

Style NO. : PEG-6060

產品介紹

91视频官网激光專為超薄玻璃切割而設計的全自動超薄玻璃切割機，搭載了雙CCD定位係統，擁有50至200倍的放大功能，有效確保每次切割定位精準無誤。它采用進口優質部件，結合智能軟件優化切割路徑，切割效率高、精度好、成品率高。其操作簡便，對操作人員無技術要求，是玻璃切割的理想選擇。

特點

1.設備經過嚴格時效處理，有效確保台麵不變形，平行度精確無誤。

2.選用0級大理石台麵，厚度達200mm，平整度控製在±0.02mm，為切割作業提供穩定的基礎。

3.配備的刀頭具備360度旋轉功能，並采用上下式切割方式，能夠精準切割任何直線以及各類異形玻璃。搭配日本進口伺服電機，讓切割更加高效穩定。

4.采用美國Gail控製卡、日本SMC氣動比例閥等進口組件，保障機器運行穩定耐用。其響應迅速，能即時根據控製信號調整氣體流量與壓力，確保切割質量。

5.高精度雙CCD定位係統，結合電子鏡頭、液晶顯示器和光學放大鏡頭，實現切割路徑的精準捕捉與定位。

6.自動調試切割刀壓，切割過程快速、準確且穩定。異形切割時自動加壓，有效保證切割效果。

7.軟件支持對切割尺寸進行任意組合排序，自動生成最優切割方案，提高切割效率。同時提供二次人工修改功能，進一步提升切割材料的利用率。

應用範圍

1. 應用行業

全自動CCD超薄玻璃切割機廣泛應用於多個行業領域，包括建築行業、汽車行業、電子行業、家具與家居裝飾行業等。

2. 應用材料

全自動CCD超薄玻璃切割機適用於OGS工藝的超薄玻璃、OLED玻璃、顯示器玻璃、光電玻璃、液晶玻璃、手機玻璃、觸摸屏玻璃的切割。

技術參數

設備規格
可切割玻璃最大尺寸	600*600mm
工作台高度	900±30mm
設備重量	0.75T
切割厚度	0.08~6mm
切割參數
直線平行度	≤±0.05mm/500mm
對角線精度	≤±0.10mm/300（以上精度以掰片前切割線精度為準）
切割橋速度	0~60m/min.（可調）
切割橋加速度	≥3.0m/s²
刀頭架速度	≥60m/min
刀頭架加速度	≥6.0m/s²
切割頭定位精度誤差	≤±0.001 mm
電源/功率
安裝電源要求	380V/50HZ
設備實際功率	4KW
掰片機	0.75KW風機
壓縮空氣	0.6MPA
設備性能
切割刀座	刀頭可360度旋轉，上下式切割
供油方式	氣動自動注油，與下刀同步
輸送裝置	氣浮
機械部分
絲杆導軌	台灣上銀，研磨級別
刀輪/輪夾	日本日研，使用壽命3—5萬米/把（直線）
軸承	日本NSK
台麵	0級大理石，厚度200mm，平整度正負0.02mm
風機	增氧機，可吹吸轉換；掰片台風機隻有吹風功能
電器部分
電壓	380V/50HZ，設備帶變壓裝置
電機	日本安川伺服電機，400、850瓦
控製卡	美國Galil進口
主要電器原件	交流接觸器法國施耐德
氣動比例閥	日本SMC
CCD定位係統	北京大恒產，放大倍數50-200倍，視野0.01-25mm，可視MARK大小0.2mm以上
