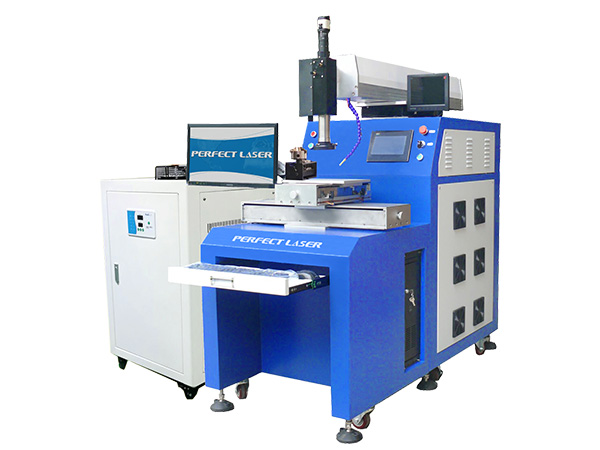

91视频官网激光是專業的激光焊接機生產廠家。為滿足市場對於激光焊接的不同需求，嘉信激光現推出一款多功能激光焊接機，此款焊接機通過CNC2000控製係統，可根據工件的形狀由示教編程功能焊接軌跡編程，自動生成工作台運動軌跡。進行各種信息處理，實現激光焊接機的各項功能控製。
應用領域：航空、機械、電子、通訊、動力、化工、汽車製造、院校及科研院所等行業。比如汽車零部件的焊接、鋰離子電池密封焊接、電子元器件的精密點焊等。
1.機器轉換效率高，能量穩定，光束模式好，設備的整體性能也有顯著提高，增強了設備的操作延展性，適用範圍廣，操作方便。
2.一體化機型，整機大氣美觀，機型結構緊湊合理。
3.采用德國的組合式鍍金反射激光腔技術，輸出功率高，光束模式良好。
4.雙脈衝氙燈，恒流開關電源，脈衝可編程和進行智能化係統管理，並具有誤操作和超溫欠水流自動保護。
5.三軸工作台係統和導光聚焦係統由工控PC機或CNC控製，可實現三軸或四軸運動。
6.可選配封閉室或氣密室、手動工作台升降機構、自動旋轉機構和同軸監視係統等機構。
7.具有較高的深寬比、焊縫寬度小、熱影響區域小、變形小、焊接速度快等特點。
8.焊縫平整美觀、焊後無需處理，焊接質量高，無氣孔，可減少或優化母材雜質，焊後可細化焊。
9.可實現自動化準確控製，激光輸出功率漂移小，聚焦光斑小，可高精度定位。
10.自帶旋轉夾具，可實現圓管等異形件的焊接。
11.台麵可更換，可切換自動或手動焊接，快速實現各種異型件焊接。
|
型號
|
PE-W500D 300D 400D
|
|
輸入電壓
|
三相四線製，380V±5%
|
|
最大輸入功率
|
12KW
|
|
全反鏡
|
反射率≥99.7%
|
|
電源反饋類型
|
電流反饋
|
|
聚光腔
|
鍍金單腔設計、雙燈單棒
|
|
激光波長
|
1.064μm
|
|
光束發散角
|
≤8mrad/m
|
|
峰值輸出功率
|
500W
|
|
激光頭調節
|
360度
|
|
脈衝頻率
|
1~150Hz
|
|
脈衝寬度
|
0.1~20ms
|
|
電流調節
|
50-500A
|
|
擴束鏡
|
3倍
|
|
聚焦光斑直徑
|
0.2-2mm
|
|
X軸和Y軸行程
|
X*Y=300mm*300mm
|
|
台麵尺寸
|
X*Y=400mm*400mm
|
|
移動速度範圍
|
0-50mm/s
|
|
複位精度
|
0.03mm
|
|
定位精度
|
≤0.025mm
|
|
Z軸
|
電動升降高度200mm
手動升降100mm
|
|
旋轉夾具
|
直徑Ф100mm的旋轉夾具，角度0-90º手動可調，可在其間任意位置鎖緊，采用步進電機進行驅動，步進當量為0.01度，定位精度0.1度，重複定位精度 0.05度。
|
|
顯示方式
|
同軸CCD 液晶屏觀察
|
|
定位方式
|
紅光+定位杆
|
|
出光方式
|
自動+手動可切換
|
|
製冷係統
|
雙循環係統，熱交換鈦管，超溫報警，流量保護、水位保護。
|
|
控製係統
|
工控機
CNC2000控製軟件
|
