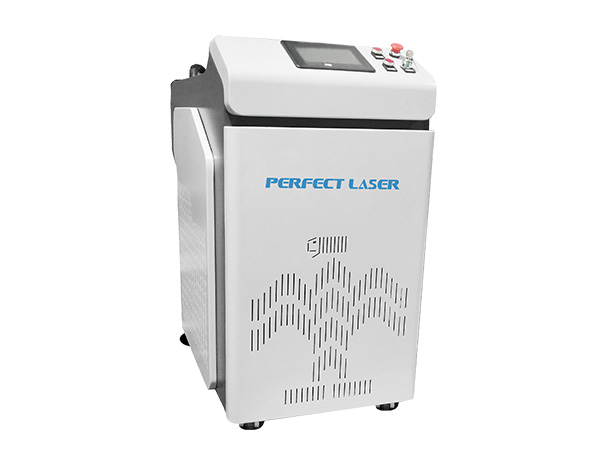

手持式光纖激光焊接機
PE-W1000G

Style NO. :

產品簡介

PE-W1000G型激光焊接機采用連續型光纖激光器做光源。設備外形、結構和操作界麵非常人性化。

采用工業一體化設計，結構緊湊美觀，光束模式好、能量集中、性能穩定，使用可靠、焊接速度快、適焊範圍廣、消耗品壽命長。

配備的手持焊接頭采用水冷設計，長時間焊接不發燙，直徑小，手持方便，不會因為太細容易脫落，也不會因為太粗而難以握住，也可以依據不同的材質進行選配。

產品特點

1.激光焊主要是針對3MM以內金屬薄板焊接，彌補了傳統氬弧焊技術對薄板焊接熱熔大，易變形，後期處理的麻煩。

2.激光為連續出光模式，焊麵平滑。

3.生熟手均可很快學會操作,節省技術人工成本。

4.多種手持頭可選，針對金屬件外焊、內焊、直角焊、窄邊焊、大光斑焊等各種需求可選配不同的手持焊接頭。

5.可將熱量降到更低的需要量，熱影響區相變化範圍小，且因熱傳導所導致的變形亦更低。

6.工人效率高，長時間焊接不易疲勞。傳統焊接采用弧焊等方式，工作效率低，人易疲勞，本產品突破傳統做法，采用定向點對點焊接,快過普通焊接的10-15倍，工作效率高。

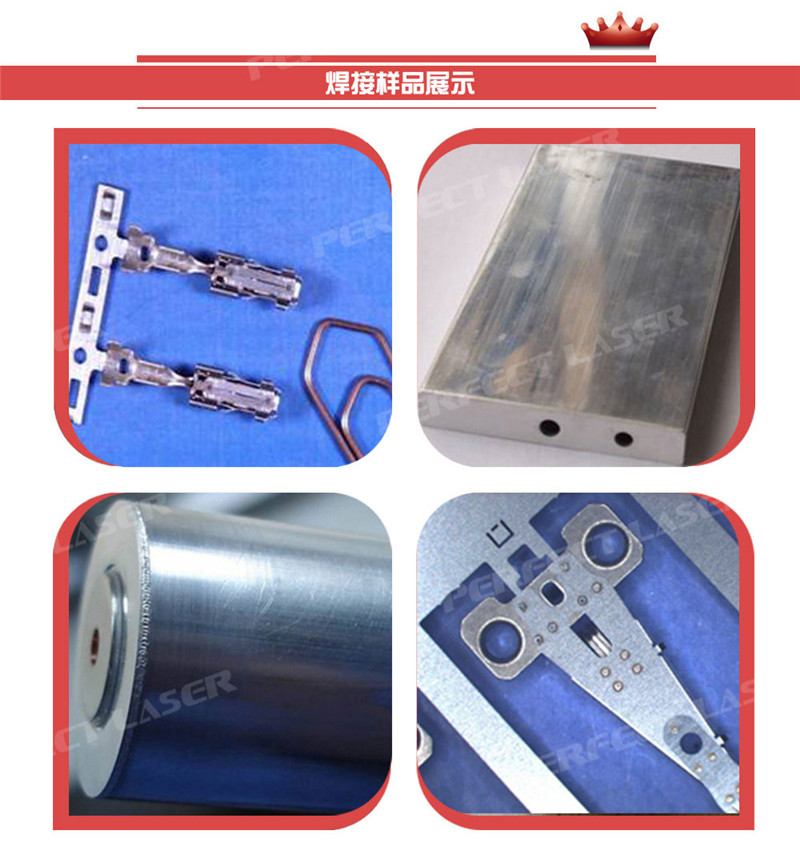

應用領域

1.適用材料：用於各種金屬材料的焊接成型。

2.適用行業：適用於廣告行業，如LED發光字，廣告標識，標牌等行業。

技術參數

序號	項目	規格
1	產品名稱	手持式光纖連續激光焊接機
2	型號	PE-W1000G
3	輸入電壓	220V / 50HZ / 20A
4	最大輸入功率	3.5KW
5	光纖器	1000W
6	可焊接板材厚度	3mm
7	焊接頭配置	QBH+焊接頭內置雙水冷
8	激光運行模式	連續/調製
9	激光波長	1070nm
10	光束發散角	≤1.2mrad/m
11	焊接頭接口	QBH
12	光纖長度	10米
13	光斑直徑	0.2-2mm可調
14	定位方式	紅光定位
15	製冷係統	1000W專用內置水冷機，雙循環係統，熱交換鈦管，超溫報警，流量保護、水位保護。
16	設備尺寸	1030x600x1200mm
17	設備重量	260 KGS
激光參數
1	額定功率(CW)	1000(-0, +10%)W
2	運行方式	連續/調製
3	偏振	隨機
4	發射波長	1070nm
5	發射頻寬	< 6.0nm
6	輸出功率可調(CW)	10 - 100%
激光試點	發射波長	630 - 680nm
激光試點	最大輸出功率	1.0mW
光纖輸出接口規範 - QBH輸出
1	NA(標稱)	0.10
2	M²	1.20
3	模場直徑	21.0微米
4	芯/包層直徑	20/400微米
5	電纜長度	10米
6	可維持輸出功率(CW)	10 - 100%
激光試點	發射波長	630 - 680nm
激光試點	最大輸出功率	1.0MW
隨機贈送配件
編號	名稱	數量
1	保護片	10片
2	過濾芯	1個
3	焊接銅嘴	2個
