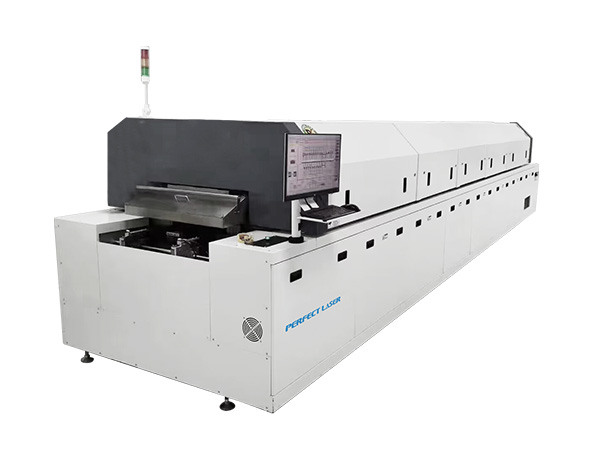

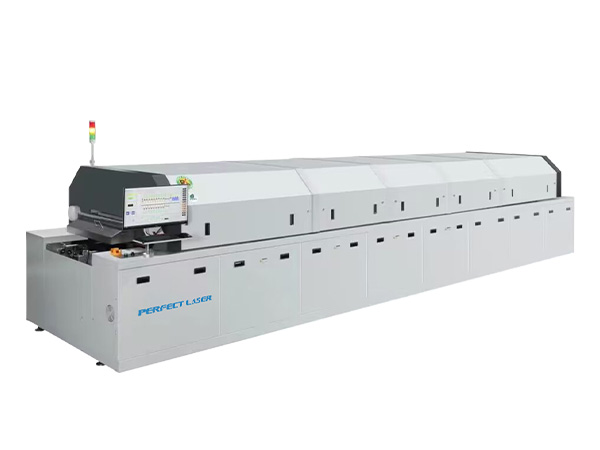

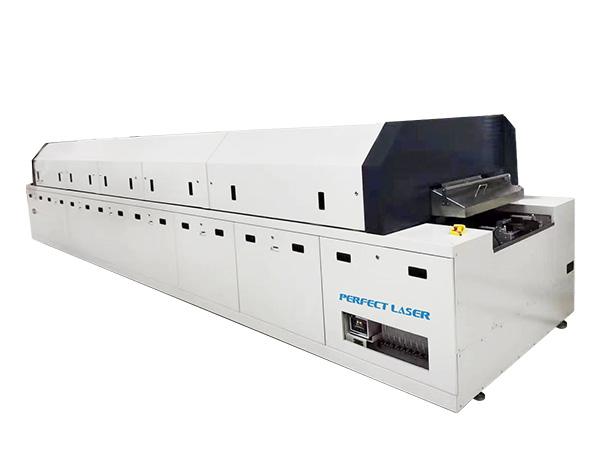

真空回流焊爐

真空回流焊通過真空輔助回流焊在回流過程中使用真空去除熔融焊膏上的空洞，最後形成無空洞焊點,實現了對焊接缺陷的有效控製，提高了焊接質量和生產效率，可實現焊接的自動化規模量產。

真空回流焊爐可有效解決焊接後出現的氣孔、空洞和空隙等問題，生產製程更加穩定、高效，避免空洞率過高導致PCB板重焊或報廢，降低生產成本。

SMT真空回流焊可以控製加熱溫度和環境，使焊接過程更加穩定可靠，從而保證了產品的質量和性能。

1.內置式高效真空模組，采用原裝德國進口普旭100B真空模組，穩定可靠；

2.可直接設置測試焊溫度曲線模式，方便工藝製成調節；

3.多溫區設計，獨立溫控，滿足不同溫度曲線的要求；

4.有效解決焊接後出現的氣孔、空洞；空洞率控製在3%以下，極限空洞率可降低到1%以下；

5.高效的真空泵組可實現快速降壓；

6.配備三段式運輸係統：加熱區、真空單元及冷卻部分，單獨可調；

7.高效的生產能力，平均生產節拍在40-60秒；

8.高效的助焊劑回收係統，預防鬆香殘留；

9.真空壓力測量反應爐膛內數值而非真空泵數值；

10.低至2mbar的真空有效減少空洞數量；

11.三段式傳輸係統,加熱區、真空區和冷卻區；

12.爐膛自動開蓋係統，方便清潔維護保養；

13.配置5匹水冷機，出色的冷卻性能；

14.低維護需求，減少停機時間。

主要應用於電子、半導體、軍工、光學、航空航天等高精度製造業等領域。

產品名稱	真空回流焊爐
型號	PE-W1600
外型尺寸	716016701460mm
主體顏色	計算機灰
機器重量	大約 4500KG
加熱係統
加熱區數量	上Top 12/下 Bottom 11
加熱區長度	3850mm
冷卻區數量	上Top 2/下 Bottom 2 （冷空氣內循環式）
排風量	10立方米/分鍾×2 通道
運輸係統
PCB 最大寬度	460毫米
運輸方向	左→右
部品高度	板上 40毫米/板下30毫米
運輸帶速度	300-2000毫米/分鍾
運輸帶高度	900±20毫米
PCB運輸方式	鏈條
真空度	1mbar～10mbar
控製係統
電源	5線3相; 380V 50/60HZ
功率	啟動功率70KW，工作功率16KW
升溫時間	約 45分鍾
溫度範圍	加熱區--300°C，真空區--260℃
溫度控製方式	PID全閉環控製，SSR驅動
熱循環方式	采用熱風對流方式
溫控精度	±1℃
冷卻方式	水冷，5匹外置式冷水機，充足冷卻能力滿足無鉛工藝要求
導軌固定方式	前端固定
異常報警	超高或超低溫報警，聲、光兩種方式
信號燈塔	黃—升溫，綠—恒溫，紅—異常
參數存儲	可存多種生產設置參數與狀況
潤滑油加注	可自動手動方式自由切換
